Wprowadzenie produktu

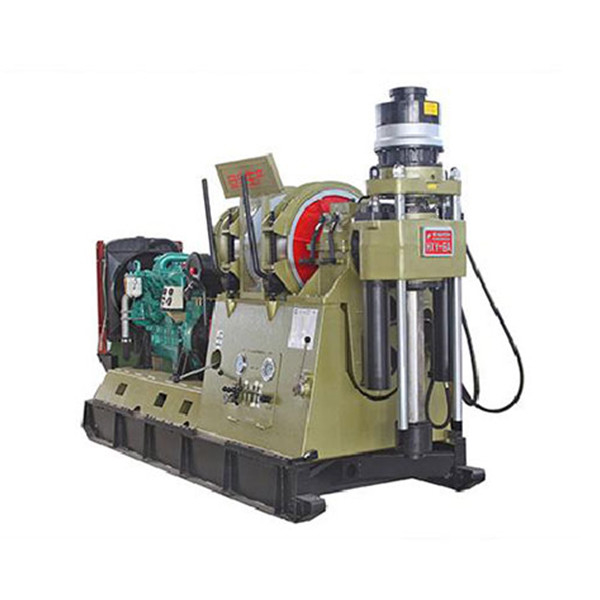

Urządzenie wiertnicze XY-6A jest ulepszonym produktem urządzenia wiertniczego XY-6.Zmieniono system obrotowy., skrzynia biegów, sprzęgło i ramka. Dodano podwójne pręty kierownicze, a stosunek biegów skrzynki biegów został ponownie dostosowany.a przedni i tylni ruch silnika głównego został zwiększony z pierwotnego 460mm do 600mm.
Urządzenie wiertnicze XY-6A może być wykorzystywane do wiertniczych otworów krzywych i prostych.i szeroki zakres prędkościUrządzenie wiertnicze jest wyposażone w hamulce wodne, które mają dużą zdolność podnoszenia i są łatwe w obsłudze przy podnoszeniu hamulca w niskiej pozycji.
Charakterystyka techniczna
1. Urządzenie wiertnicze ma dużą liczbę poziomów prędkości (8 poziomów) i rozsądny zakres prędkości, z wysokim momentem obrotowym w niskich prędkościach.o szerokim zakresie zastosowań, nadaje się do wiercenia rdzeni diamentowych o małej średnicy, a także spełnia wymagania wiercenia rdzeni z twardych stopów o dużej średnicy i niektórych wierceń inżynierskich.
2. Urządzenie wiertnicze jest lekkie i ma dobrą zdolność do oddzielenia się. Może być rozłożone na jedenaście elementów, dzięki czemu jest łatwe w przeniesieniu i nadaje się do operacji w górach.
3Struktura jest prosta, układ rozsądny, a utrzymanie, konserwacja i naprawa są łatwe.
4Urządzenie wiertnicze ma dwie prędkości odwrotne dla wygodnej obsługi wypadków.
5Centrum ciężkości wiertarki jest niskie, mocno ustawione, a ruchome pojazd jest stabilne.
6Instrumenty są kompletne i wygodne do obserwacji różnych parametrów wiercenia.
7- uchwyt jest scentralizowany, łatwy w obsłudze, prosty i elastyczny.
8Pompa błota jest niezależnie napędzana, z elastyczną konfiguracją mocy i układem lotniska.
9W zależności od potrzeb użytkownika można skonfigurować okrągłe ślizgi, aby bezpośrednio uchwycić wiertarkę liniową do wiercenia, eliminując potrzebę aktywnych wiertarek.
10. układ hydrauliczny wyposażony jest w ręczną pompę oleju.wyciągnij narzędzia wiertnicze w otworze, i uniknąć wypadków podczas wiercenia.
11. Pręty są wyposażone w hamulce wodne, które zapewniają płynne i bezpieczne wiercenie podczas wiertni.
| 1Podstawowe parametry |
| Głębokość wiertni |
1600m ((Φ60mm rurki wiertniczej) |
| 1100m ((Φ73mm rury wiertniczej) |
| 2200m ((NQ rurociąg wiertniczy) |
| 1600m ((HQ rurka wiertnicza) |
| kąt obrotu osi pionowej |
0°360° |
| Wymiary zewnętrzne (długość × szerokość × wysokość) |
3548×1300×2305 mm (w połączeniu z silnikiem elektrycznym) |
| 3786×1300×2305mm ((Wspólne z silnikiem wysokoprężnym) |
| Masa urządzenia wiertniczego (z wyłączeniem mocy) |
4180 kg |
| 2.Rotator (jeśli wyposażony w maszynę o mocy 75 kW, 1480 r/min) |
| Prędkość wału pionowego |
Do przodu do niskiej prędkości |
96;162;247;266 r/min |
| Do przodu do dużej prędkości |
352; 448; 685; 974 r/min |
| Odwrót z niską prędkością |
67 r/min |
| Odwrót z dużą prędkością |
187 r/min |
| Podróż o osi pionowej |
720 mm |
| Maksymalna siła podnoszenia osi pionowej |
200 kN |
| pojemność karmienia |
150 kN |
| Maksymalny moment obrotowy wału pionowego |
7800N·m |
| Średnica otworu pionowego wału |
92 mm |
| 3.Wincz (jeśli wyposażony jest w maszynę o mocy 75 kW, 1480 r/min) |
| Maksymalna zdolność podnosząca pojedynczej liny (pierwsza warstwa) |
85 kN |
| Średnica liny drutowej |
21.5 mm |
| Pojemność bębna Pojemność liny |
160 metrów |
| 4.Urządzenie ruchomego pojazdu |
| Przesunięcie ruchu butli olejowej |
600 mm |
| 5System hydrauliczny |
| Ciśnienie robocze ustawione w systemie |
8MPa |
| Wymieszczenie pompy oleju przekładni |
25+20 ml/r |
| 6.Moce wiertarki |
| model |
Y2-280S-4silnik elektryczny |
Silnik silnikowy YC6B135Z-D20 |
| moc |
75 kW |
84 kW |
| prędkość |
1480 r/min |
1500 r/min |
