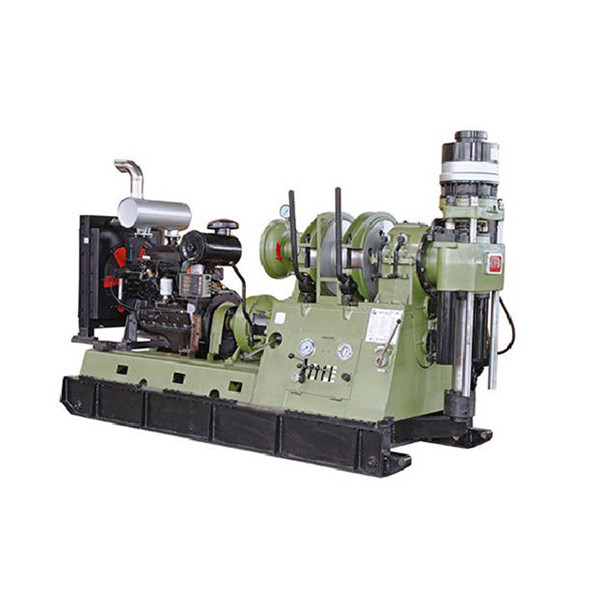

Mocna maszyna do wiercenia rdzenia hydraulicznego XY-5A do projektów wiercenia

Podstawowe informacje
Nazwa handlowa: SINOVO
Numer modelu: XY-5A
Szczegóły informacji
Podkreślić:

Mocna hydrauliczna maszyna do wiercenia rdzenia

,

Projekty wiercenia maszyna do wiercenia rdzenia hydraulicznego

,

Urządzenie do wiercenia rdzenia XY-5A


opis produktu

Urządzenie wiertnicze XY-5A może być wykorzystywane do wiertniczych otworów krzywych i prostych.i szeroki zakres prędkościUrządzenie wiertnicze jest wyposażone w hamulce wodne, które mają dużą zdolność podnoszenia i są łatwe w obsłudze przy podnoszeniu hamulca w niskiej pozycji.

Charakterystyka techniczna
(1) Urządzenie wiertnicze ma dużą liczbę poziomów prędkości (8 poziomów) i rozsądny zakres prędkości, z dużym momentem obrotowym przy niskich prędkościach.o szerokim zakresie zastosowań, nadaje się do wiercenia rdzeni diamentowych o małej średnicy, a także spełnia wymagania wiercenia rdzeni z twardych stopów o dużej średnicy i niektórych wierceń inżynierskich.
(2) Urządzenie wiertnicze jest lekkie i dobrze zdolne do oddzielenia, można go rozłożyć na 11 elementów, co ułatwia jego przeniesienie i nadaje się do pracy w górach.
(3) Jest prosty, rozmieszczony w rozsądnym miejscu i łatwy w utrzymaniu, konserwacji i naprawie.
(4) Urządzenie wiertnicze ma dwie prędkości odwrotne dla wygodnej obsługi wypadków.
(5) Centrum ciężkości wiertarki jest niskie, mocno ustawione, a ruch pojazdu jest stabilny.
(6) Urządzenia są kompletne i wygodne do obserwacji różnych parametrów wiercenia.
(7) Ręcznik jest scentralizowany, łatwy w obsłudze, prosty i elastyczny.
(8) Pompa błotowa jest niezależnie napędzana, z elastyczną konfiguracją mocy i układem lotniska.
(9) W zależności od potrzeb użytkownika można skonfigurować okrągłe ślizgi, aby bezpośrednio uchwycić wiertarkę liniową do wiercenia, eliminując potrzebę aktywnych wiertarek.
(10) Układ hydrauliczny wyposażony jest w ręczną pompę olejową.Wyciągnij
narzędzia wiertnicze w otworze i uniknąć wypadków wiertniczych.
(11) Pręty są wyposażone w hamulce wodne zapewniające płynne i bezpieczne wiercenie podczas wiercenia w głębokim otworze.
1Podstawowe parametry
Głębokość wiertni 1800m ((Φ42mm rury wiertniczej)
800m ((Φ73mm rury wiertniczej)
1800m ((BQ rurociąg wiertniczy)
1500m ((NQ rurka wiertnicza)
kąt obrotu osi pionowej 0°360°
Wymiary zewnętrzne (długość × szerokość × wysokość) 3500×1300×2175mm ((Zgromadzenie silnika elektrycznego)
3700×1300×2175mm ((Zgromadzenie silników wysokoprężnych)
Masa urządzenia wiertniczego (z wyłączeniem mocy) 3420 kg
2.Rotator (jeśli wyposażony w maszynę o mocy 55 kW, 1480 r/min)
Prędkość wału pionowego Do przodu do niskiej prędkości 98;166;253;340r/min
Do przodu do dużej prędkości 359; 574; 876; 1244 r/min
Odwrót z niską prędkością 69 r/min
Odwrót z dużą prędkością 238 r/min
Podróż o osi pionowej 600 mm
Maksymalna siła podnoszenia osi pionowej 138.5kN
pojemność karmienia 93kN
Maksymalny moment obrotowy wału pionowego 5361 N·m
Średnica otworu pionowego wału 92 mm
3.Wincz (jeśli wyposażony jest w maszynę o mocy 55 kW, 1480 r/min)
Maksymalna zdolność podnosząca pojedynczej liny (pierwsza warstwa) 60 kN
Średnica liny drutowej 18.5 mm
Pojemność bębna Pojemność liny 120m
4.Urządzenie ruchomego pojazdu
Przesunięcie ruchu butli olejowej 600 mm
5System hydrauliczny
Ciśnienie robocze ustawione w systemie 8MPa
Wymieszczenie pompy oleju przekładni 20+16 ml/r
6.Moce wiertarki
model Silnik Y2-250M-4 Silnik silnikowy YC6B135Z-D20
moc 55 kW 84 kW
prędkość 1480 r/min 1500 r/min
