Mała maszyna wiertnicza Sinovo do badania gleby o maksymalnej głębokości wiertniczej 100 m
SINOVO Heavy Industry Co., Ltd znajduje się w strefie demonstracyjnej Xianghe Emerging Industries, prowincja Hebei,który został zainwestowany w 120 mln RMB przez Beijing SINOVO International Corp w 2010 r. i zajmuje 48000 metrów kwadratowychSpółka specjalizuje się w badaniach, opracowywaniu i produkcji maszyn do budowy kulek, takich jak żurawie, urządzenia do wiercenia studni wodnych, sprzęt do poszukiwania geologicznego, hydrauliczny łamacz kulek,Wszystkie produkty przeszły normę ISO9001:2000, certyfikacji CE i GOST.

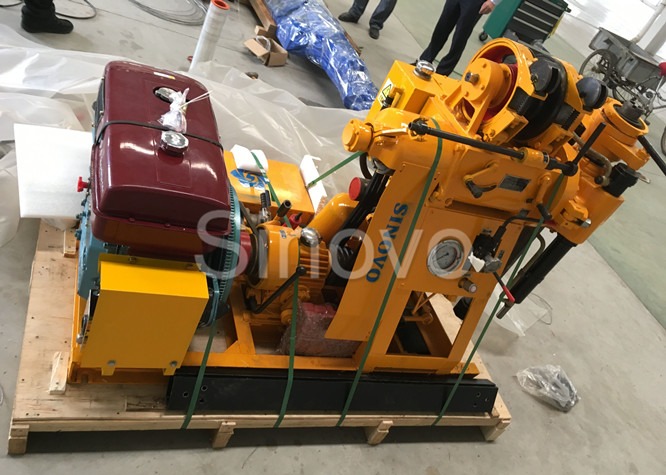

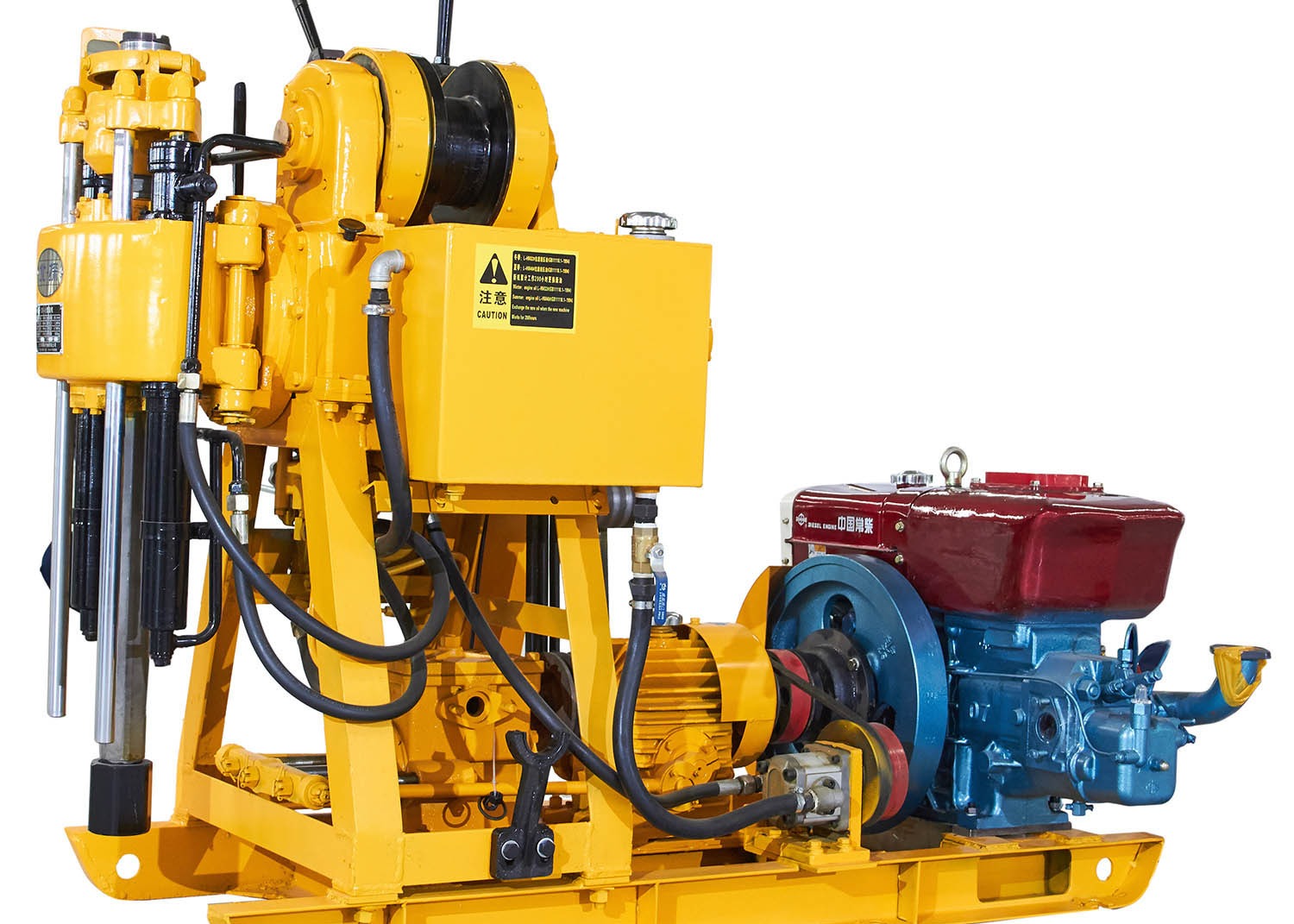

Model wiertarki XY-1 to rodzaj lekkiej wiertarki z napędem olejowym.
Zakres zastosowań:
1. poszukiwania geologiczne, poszukiwania geograficzne fizyczne, poszukiwania dróg i budynków oraz wiercenie do wybuchu itp.
2Można wybrać kawałki diamentowe, kawałki z twardych stopów i kawałki ze stali, aby spełnić różne warstwy.
3. nadaje się do 2 do 9 stopni krzemianowej gliny skórnej i warstw pościelnych itp.
4Głębokość nominalna wiertni jest 100 metrów; maksymalna głębokość wynosi 120 metrów.a średnica otworu końcowego wynosi 75 mmGłębokość wiercenia zależy od różnych warunków warstwy.
Charakterystyka wiertarki:
1Maszyna jest zaprojektowana z mechanizmem podania oleju pod ciśnieniem, dzięki któremu zwiększono wydajność wiercenia i zmniejszono pracę ręczną.
2Wykorzystuje się przewód upballowy, z sześciokątnym wiertnikiem napędowym, dzięki czemu przywracanie przewodu może być wykonane bez zatrzymania.
3Łatwo jest monitorować stan w otworze drogowym za pomocą wskaźnika ciśnienia na dnie otworu.
4Pompa wodna, silnik wysokoprężny i wiertarka są zamontowane na tej samej ramie, dzięki czemu oszczędza się miejsce.
5Wiertło ma kompaktową strukturę i małe rozmiary.lekki i łatwy w demontażu, dlatego jest wygodny do przenoszenia z miejsca na miejsce i nadaje się do stosowania na równinie lub w górach.
6. Jako koła typu chuck i pręt napędowy, może zakończyć bezustannie obracając się podczas podnoszenia wrotnika.
Specyfikacje techniczne:
1Podstawowe parametry
|
Maksymalna głębokość wiercenia
|
100 metrów
|
|
Średnica otworu początkowego
|
110 mm
|
|
Średnica otworu końcowego
|
75 mm
|
|
Średnica pręta wiercenia
|
42 mm
|
|
Kąt wiercenia
|
90°- 75°
|
|
Całkowite wymiary (L X W X H)
|
1640*1030*1440 mm
|
|
Całkowita masa (nie obejmująca jednostki mocy)
|
500 kg
|
2. Jednostka rotacyjna
|
Prędkość obrotowa wrotnika (3 pozycje)
|
142, 285, 570 obrotów na minutę
|
|
Uderzenie węzła
|
450 mm
|
|
Maksymalna ciśnienie do podawania
|
15kN
|
|
Maksymalna zdolność podnoszenia
|
25kN
|
|
Maksymalna prędkość podnoszenia bez obciążenia
|
3 m/min
|
3. Hosting
|
Maksymalna zdolność podnoszenia (jednoręczny przewód)
|
10kN
|
|
Prędkość obrotu bębna
|
55, 110, 220 obr./min
|
|
Średnica bębna
|
145 mm
|
|
Prędkość obwodu bębna
|
0.42, 0.84, 1,68 m/s
|
|
Średnica liny drutowej
|
90,3 mm
|
|
Pojemność bębna
|
27m
|
|
Średnica hamulca
|
230 mm
|
|
Szerokość pasma hamulcowego
|
50 mm
|
4. Pompa wodna
|
Rodzaj
|
pozioma, jednocylindrowa, podwójnie działająca
|
|
Maksymalny przemieszczenie (z silnikiem elektrycznym)
|
77 l/min
|
|
Maksymalna przepustowość (z silnikiem wysokoprężnym)
|
95 l/min
|
|
Maksymalne ciśnienie
|
1.2 Mpa
|
|
Ciśnienie pracy
|
00,7 Mpa
|
|
Średnica podkładki
|
80 mm
|
|
Uderzenie tłoka
|
100 mm
|
5. Hydrauliczna pompa olejowa
|
Kategoria
|
Pompa przekładni
|
|
Rodzaj
|
YBC-12/80
|
|
Ciśnienie nominalne
|
8 Mpa
|
|
Przepływ
|
8 ml/rok
|
|
Prędkość nominalna
|
1500 obrotów/min
|
6. Jednostka napędowa
|
Rodzaj silnika napędowego
|
ZS1100
|
|
Moc nominalna silnika napędowego
|
100,3 kW
|
|
Nominalna prędkość obrotowa silnika wysokoprężnego
|
2000 rpn
|
|
Rodzaj silnika elektrycznego
|
Y132M-4
|
|
Moc nominalna silnika elektrycznego
|
7.5 kW
|
|
Nominalna prędkość obrotowa silnika elektrycznego
|
1440 rpn
|
